KisaTèminal Blòk yo
Yon blòk tèminal se yon blòk modilè, izole ki sekirize de oswa plis fil ansanm. Faktori yo sèvi ak blòk tèminal yo an sekirite ak / oswa mete fen nan fil yo.
Nan fòm ki pi fondamantal yo, blòk tèminal yo konpoze de plizyè tèminal endividyèl ki ranje nan yon teren long. Blòk tèminal la pi itil pou konekte fil elektrik ak tè.
Gen dè santèn de milyon blòk tèminal yo itilize jodi a, ak plis yo enstale chak jou.
Avantaj nan blòk tèminal yo
Avantaj nan pi gwo nan blòk tèminal se pri a. Yo pi bon mache konpare ak lòt kalite konektè.
Blòk tèminal yo kapab tou yon ekonomize tan paske pwosesis pou konekte fil yo pa elabore tankou kèk lòt. Pifò boutik ki byen ekipe ka konekte fil lè l sèvi avèk yon blòk tèminal fasil jis pa nidite yo.
Diminye espas
Lè w envesti nan blòk tèminal milti-nivo ou ka diminye espas panèl jiska 50%. Se paske blòk milti-nivo yo genyen plizyè nivo sikui ak blòk sèl sa a.
Ogmante Sekirite
Blòk tèminal yo ogmante sekirite nan baz, izole, ak pwoteje lòt konpozan yo nan kous elektrik la. Blòk tèminal yo disponib ak koneksyon ak dwèt pou anpeche chòk elektrik.
Epi, blòk tèminal yo ka bay tou pwen tès, ki ajoute menm plis sekirite nan kous la.
Enstalasyon fasil
Lè sa a, yo ka enstale lè l sèvi avèk yon tournevis. Yo menm tou yo asire koneksyon / dekoneksyon rapid ki ede ak tou de antretyen ak depanaj.
Avèk pouvwa elektrik, yo itilize blòk tèminal elektrik la pou konekte switch elektrik ak plòg ak prensipal la.
Te fè nan alyaj kwiv
Pifò kò tèminal yo konpoze de yon alyaj kòb kwiv mete ki sèvi ak menm koyefisyan ekspansyon ak fil ki fèt pou itilize. Sèvi ak menm koyefisyan ekspansyon an ede anpeche detachman akòz pousantaj ekspansyon diferan.
Li diminye tou korozyon ki te koze pa aksyon elektwolitik ant de metal diferan.
Kalite Estrikti Blòk Tèminal
Blòk tèminal yo ka klase tou de dapre estrikti yo ak kalite aparèy yo.
Kalite Aparèy
Blòk tèminal yo ka gwoupe pa kalite aparèy yo konekte oswa pa aplikasyon an.

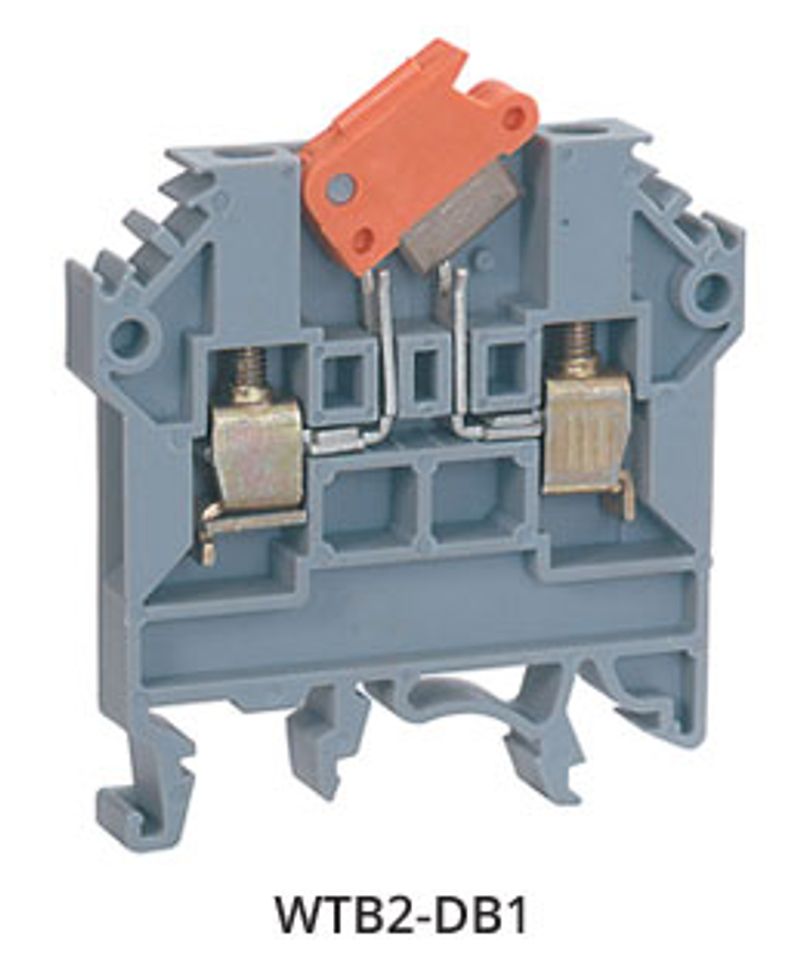

1. Dekonekte blòk yorann li fasil pou dekonekte yon kous lè l sèvi avèk yon switch kouto san yo pa oblije retire okenn fil. Blòk switch se yon lòt non yo rele yo.

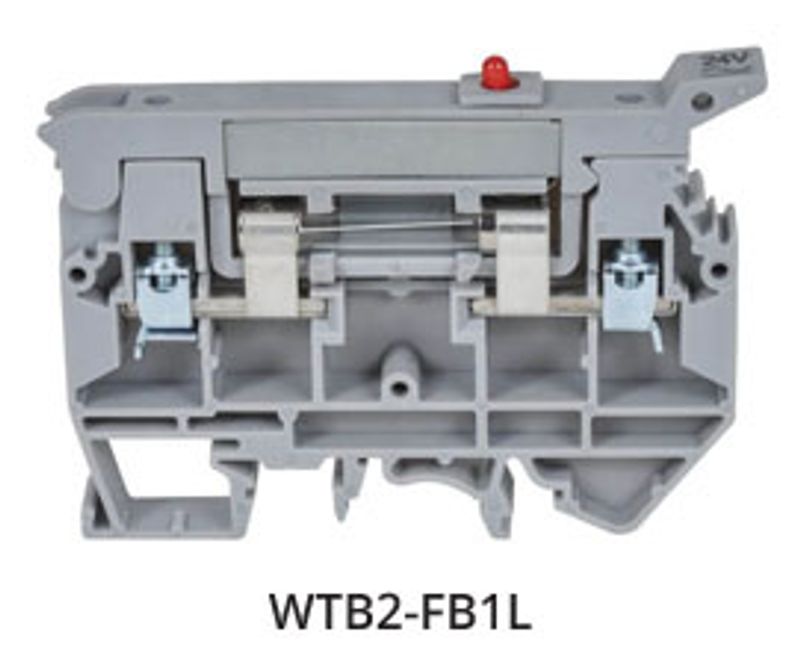

2. Titè Fuseede konekte plizyè aparèy ansanm ki itilize plizyè fusible. Sèlman seksyon fil elektrik ki konekte ak detantè fuzib la afekte si yon kous kout rive.

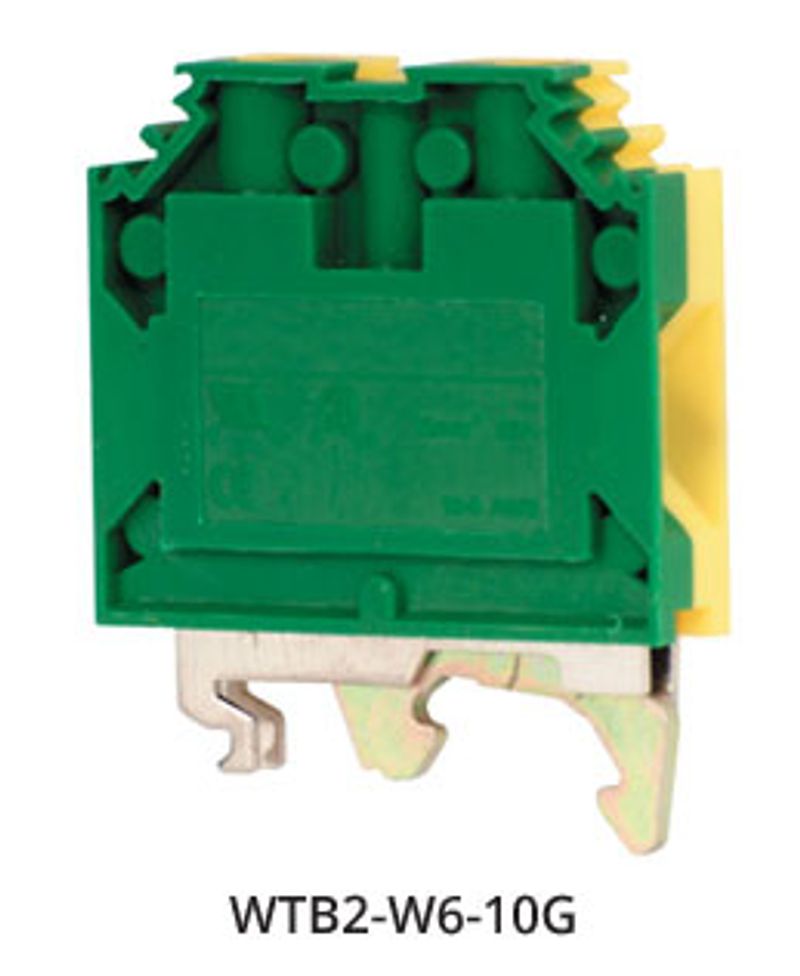

3. Tèminal sikwi tèsistèm tè oswa konpozan. Yo ka mete nan yon blòk epi yo anjeneral ka ranplase ak blòk tèminal estanda.
4. I/O blòkpèmèt aparèy ak kontwolè yo kominike youn ak lòt.

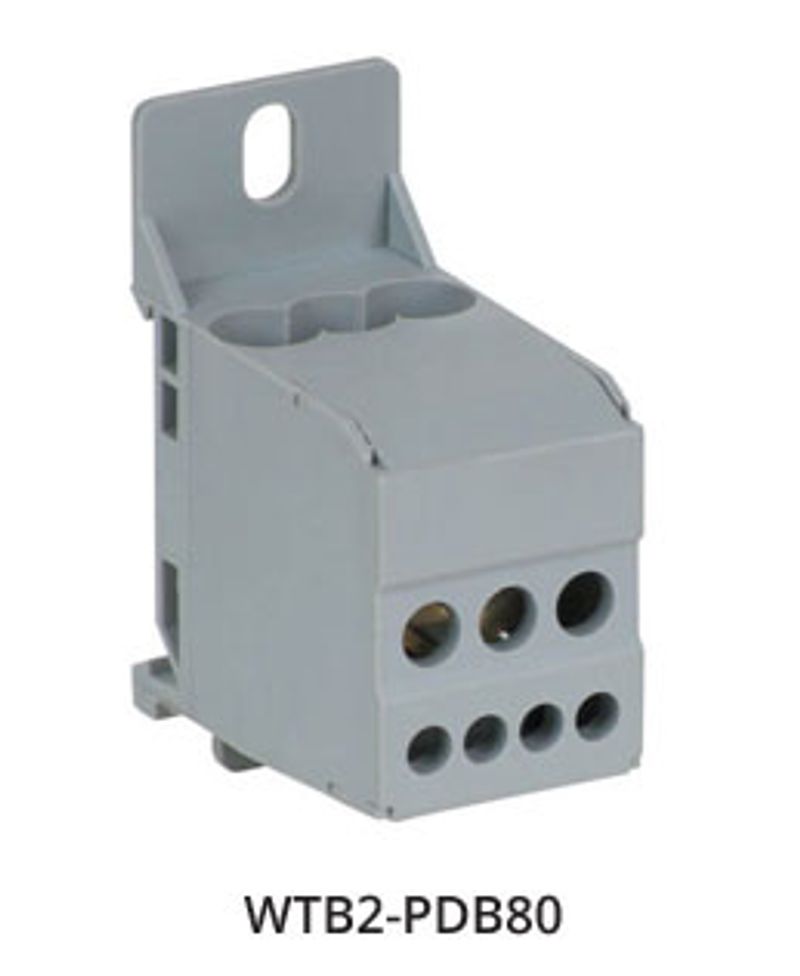

5. Blòk distribisyon pouvwamete fen nan câbles pouvwa yo.
6. Blòk Capteur/Actuatoryo itilize pou okipe aparèy tankou detèktè fotoelektwonik ak detèktè pwoksimite ki gen twa oswa kat fil.
7. Blòk Thermocouplekonekte tèrmokapteur. Yo menm tou yo bay koneksyon metal konsistan ki mezire tanperati.
Kalite Estrikti

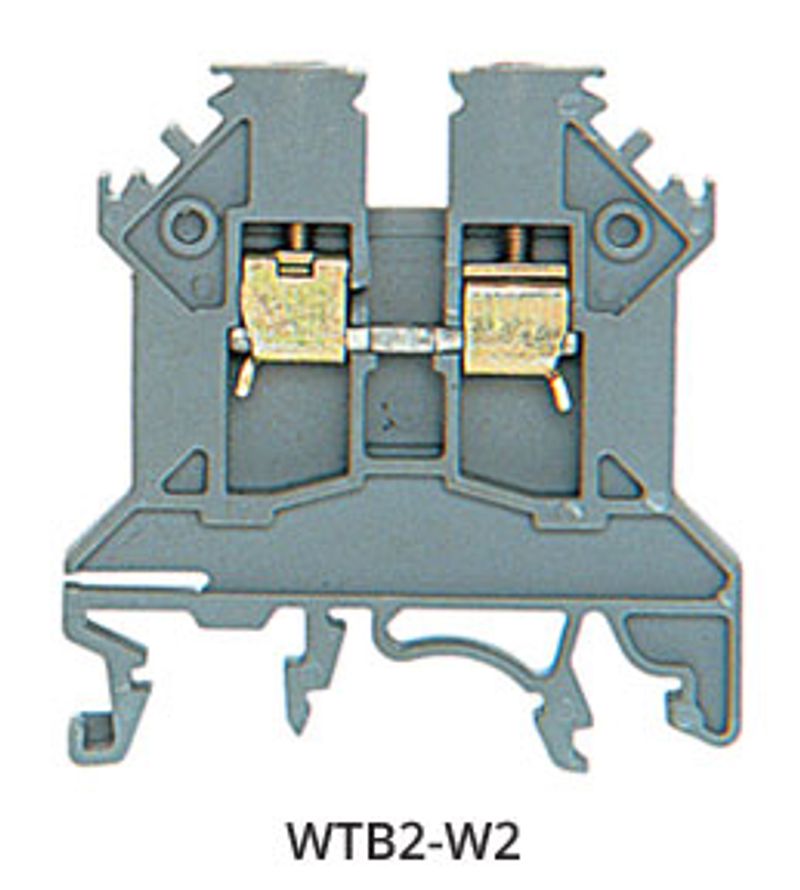

1. yon sèl manje nan
Kalite ki pi fondamantal nan blòk tèminal se pwodwi manje sèl. Sa yo yo itilize pou fil-a-fil
koneksyon.
Blòk tèminal manje sèl gen yon sèl pwodiksyon ak yon sèl kontak opinyon. De fil separe yo manje nan chak bò nan blòk tèminal la. Lè sa a, yo ap konekte nan lojman li yo.

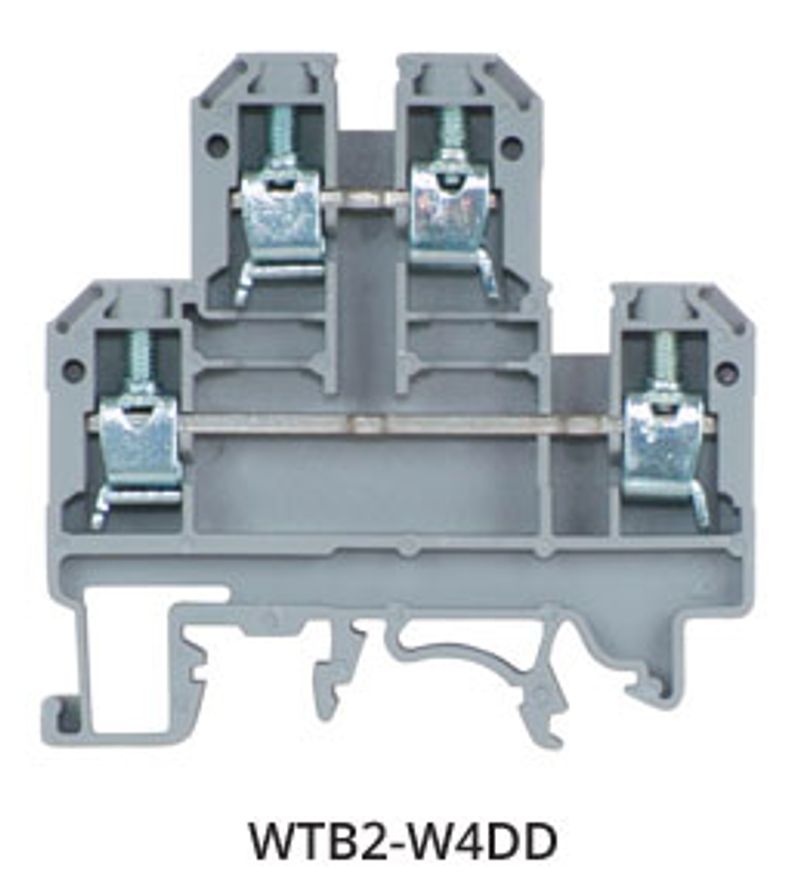

2. Doub Nivo
Doub nivo tèminal blòk itilize de nivo kontak. Sa a ede senplifye fil elektrik ak ekonomize espas.
Souvan, pwodwi milti-nivo sèvi ak yon pon konekte yon nivo kontak nan yon lòt. Sa a ogmante fleksibilite sikwi.

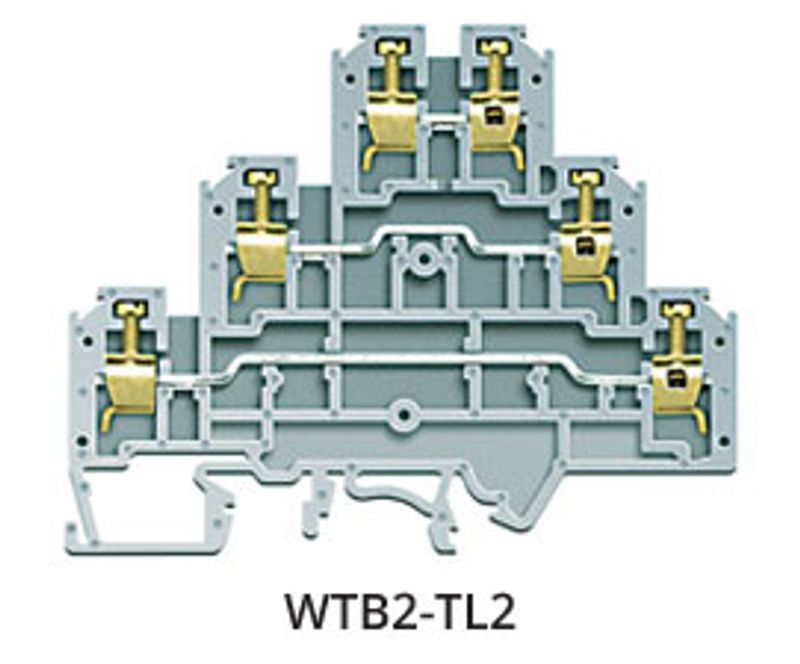

3. Twa Nivo
Nivo twa blòk tèminal yo se menm bagay ak pwodwi nivo doub, men ak yon nivo siplemantè anpile nan kontak. Ak tankou blòk tèminal doub nivo, yo ka pon.

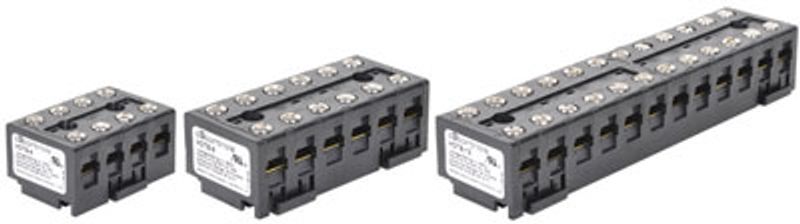

4. Gwo Dansite Tèminal Blòk
Blòk tèminal gwo dansite yo fèt ak OEM nan tèt ou. Yo senp pou enstale ak gwo bann mak yo ka make men oswa koutim enprime pou bay idantifikasyon rapid ak egzat tèminal yo.
Karakteristik blòk tèminal
Gen kèk blòk tèminal ki gen youn oswa plizyè karakteristik espesyal.
Blòk Tèminal Branchable
Avèk blòk tèminal pluggable, koneksyon fil yo pèmèt kous la kase san bagay sa yo:
Pèmèt dekoneksyon rapid
Debranche
Tès
Antretyen
Lè w konbine blòk tèminal pluggable nan yon sèten fason, li posib pou dekonekte pouvwa a nan yon gwoup tout tèminal nan yon fwa pa senpleman retire yon sèl ploge.
Stackable tèminal blòk
Pou ekonomize espas, blòk tèminal stackable ka monte youn akote lòt. Tipikman, yo se aparèy ki monte sou tren DIN.
Endikatè limyè
Gen kèk blòk tèminal prezante yon limyè endikatè. Dyòd limyè-emisyon sa a (LED) verifye ke aktyèl la ap koule tankou dlo nan aparèy la.
Dyòd
Blòk tèminal ak dyod ant sikui yo pèmèt pou tès lanp. Yo menm tou yo bay pwoteksyon kont polarite ranvèse.
Oryantasyon ak Espesifikasyon
Blòk tèminal yo souvan vini nan twa ang diferan antre fil:
45 degre
90 degre (orizontal)
180 degre (vètikal)
Ki jan fil la tache ak blòk la ke yo rekonèt kòm kontak, pozisyon, fason oswa poto. Lè w ap achte blòk tèminal, li enpòtan pou w konnen kantite kontak yo pou w ka matche ak nimewo a ak kantite fil ki nesesè pou aplikasyon an.
Anplasman kontak gen rapò dirèkteman ak kantite kontak epi li eksprime an milimèt. Li se distans ki genyen ant chak kontak mezire soti nan sant la nan chak ouvèti oswa twou.
Gid Enstalasyon pou yon Blòk Tèminal Screw-In
Yon fwa ou konnen ki kalite blòk tèminal egzak la epi ou te achte li, li lè yo enstale li. Fèmen nenpòt ekipman elektrik anvan enstalasyon pou rezon sekirite.
Si ou gen yon blòk tèminal vis-an, retire yon ti kantite izolasyon nan fen fil elektrik blòk tèminal la. Tipikman, yon pous travay byen, men li ka depann de eleman yo te itilize a.
Devise vis ki kenbe nan blòk tèminal la. Lè sa a, mete fil la nan twou a.
Pran swen pou sere boulon vis la nèt
Ak anpil atansyon sere boulon vis la nan plas li. Li enpòtan pou byen sere boulon fil la paske si se pa sa, fil la pral chofe epi fonn izolasyon an. Sa ka lakòz yon dife.
Sekirize Koneksyon Plug-In
Yon fwa ou te pozisyone blòk tèminal la, kouri fil elektrik yo sou li. Lè sa a, konekte tèminal gason an nan pò fi a.
Apre sa, peze byen fèm pou asire yon koneksyon an sekirite ki pa pral dekole akòz mouvman.
Ekipman tès pou sekirite
Apre yo fin fè tout koneksyon yo ak blòk tèminal yo, li lè yo teste ekipman an pou asire ke li ap travay kòrèkteman. Li trè enpòtan pou teste tout bagay pou asire ke tout moun ap travay nan yon anviwònman ki an sekirite.
Pa bliye tcheke blòk tèminal la ansanm ak koneksyon yo pou asire ke pa gen okenn chalè twòp ap monte.
Tcheke fil yo pou asire w ke yo toujou byen an plas.
Monte blòk tèminal
Pifò blòk tèminal yo swa vise nan yon panèl, kase sou yon ray metal oswa monte sou yon tablo sikwi enprime.
Ray tren
Blòk tèminal ki monte yo anjeneral fè sou kèk fòm yon tren DIN (Deutsches Institut fur Normung). DIN se kò estanda Alman ki te pibliye orijinal espesifikasyon tren yo.
Blòk tèminal yo fabrike pou anfòm nan youn nan plizyè gwosè tren DIN tankou:
1. Miniature Top-Hat Rails
Rail tipòtrè yo gen 15 mm lajè. Yo evalye a 300V.
2. G32 ray
Kòm non yo sijere, ray sa yo gen fòm tankou lèt 'G' epi yo gen 32 mm lajè. Yo ka okipe blòk tèminal rated 60V.
3. Rails Top-Hat
Top-chapo ray yo sanble egzakteman menm jan ak vèsyon miniature yo eksepte yo se 35 mm lajè. Yo evalye a 600V.
4. PCB mòn
Genyen tou blòk tèminal ki fabrike pou aliye sou tablo sikwi enprime. Gen kèk pwodwi yo ka konekte nan yon bann zepeng ki monte sou tablo a.
Gen lòt ki gen broch entegral pou aliye nan tablo sikwi a. Sa yo konnen tou kòm blòk elektwonik.
Opsyon metòd pou reyalize koneksyon fil
Gen plizyè metòd diferan yo chwazi nan reyalize koneksyon fil lè l sèvi avèk blòk tèminal.
Koneksyon deplasman izolasyon (IDC)
Koneksyon deplasman izolasyon pèmèt koneksyon yo dwe fè pa pouse fil ki genyen ant de moso byen file nan metal. Sa fè koneksyon an san yo pa ekspoze okenn fil fè.
Vis kranpon
Kranpon vis fè yon koneksyon elektrik lè l sèvi avèk yon vis pou sere boulon fil la. Yo se estanda endistri a nan metòd revokasyon.
Kranpon vis yo kapab akomode gwo ranje gwosè fil. Yo menm tou yo bay koneksyon serye.
Prentan kranpon
Prentan kranpon kenbe fil blocage lè l sèvi avèk fòs prentan an. Yo se yon nouvo altènatif pou vis kranpon.
Kranpon Spring yo pi itil nan aplikasyon kote gen espas k ap travay limite ak ti dyamèt fil yo pran an konsiderasyon.
Tab Koneksyon
Koneksyon tab yo konnen tou kòm tèminal lam oswa pèl. Yo te fèt yo dwe mete ak retire byen vit san okenn bezwen pou soude.
Aplikasyon pou blòk tèminal nan anviwònman endistriyèl
Blòk tèminal yo souvan itilize nan ekipman endistriyèl tankou bwat sipò branche ak bwat kontwòl. Li komen yo wè blòk tèminal nan kalite sa yo nan ekipman yo itilize nan anviwònman endistriyèl:
Souffleur
Panno kontwòl
Soustasyon elektrik
Ekleraj enèji efikas (LED)
Dirije minisipal deyò ak ekleraj lari
Tout machin elektrik
Kontwòl refrijerasyon
Chofè vitès / frekans varyab
Nenpòt kote pouvwa distribye!
Ki kalite blòk tèminal ou bezwen depann de kèk faktè.
Piske gen plizyè kalite blòk tèminal ki disponib, li enpòtan pou konnen kiyès ki bon chwa anvan enstalasyon an.
Kondisyon aktyèl la
Kondisyon aktyèl la se bagay ki pi enpòtan pou konsidere lè w ap chwazi ki kalite blòk tèminal pou itilize. Se paske si twòp kouran pouse nan yon blòk tèminal, li ka chofe epi detwi blòk tèminal la.
Asire w ke blòk tèminal la ka okipe itilizasyon espere aktyèl la epi ajoute 50% plis jis pou w an sekirite.
Kondisyon Voltage
Lè w pran kantite vòltaj la an konsiderasyon enpòtan tou. Sinon, vòltaj la ka lakòz pwoblèm ak pann dyelèktrik.
Vòltaj la ka twò wo pou blòk tèminal la epi lakòz flit aktyèl ant blòk tèminal ki sitiye tou pre. Ou dwe konnen ke kondisyon segondè vòltaj yo ra nan konsepsyon.
Pifò nan tan an, konsiderasyon vòltaj yo inyore pou vòltaj anba 100V. Malgre sa, li toujou yon bon lide yo tcheke vòltaj la anvan yo chwazi yon blòk tèminal.
Fil ke yo te itilize
Fil yo pa fèt egalman. Chak kalite fil vini ak pwòp seri avantaj ak dezavantaj li yo.
Asire w ke lè w ap chwazi yon blòk tèminal pou yon kab konnen gwosè kab la. Li bezwen fizikman anfòm nan blòk tèminal la.
Chache konnen si se yon sèl-nwayo oswa milti-nwayo paske fil milti-nwayo travay pi byen ak tèminal vis. Pandan se tan, fil sèl-nwayo travay pi byen ak konektè pouse-anfòm.
Fòs anviwònman ak mekanik
Konsidere anviwònman an lè w ap chwazi yon blòk tèminal. Gen kèk blòk tèminal yo te fè yo dwe mekanikman fò. Yo ka okipe gwo kouran.
Sepandan, si yo itilize koneksyon an nan anviwònman naval, lè sèl la ka korode kontak metal yo.
Nan ki anviwònman yo itilize blòk tèminal la ka kreye balanse lajè tanpere ak/oswa genyen vibrasyon mekanik. Si sa rive, revokasyon vis yo ka vin enfidèl.
